恒溫?fù)u床溫度控制策略及硬件電路設計

返回列表 來源:未知 發布日期:2023-05-25 13:58【

PID 控制算法由于具有簡單易懂穩定可靠等特性工業領域應用廣泛。低價恒溫?fù)u床溫控通常也采用 PID ,具體控制規律如式1所示。


1 Kp、TiTd 分別是比例系數 、積分時間常數與微分時間常數PID 控制器分為比例環節、積分環節、微分環節,每個環節的校正作用不同比例環節負責將輸入和輸出產生的偏差信 號e 成比例放大 ,積分環節主要用于減少系統余差 提高控制系統控制精度 ,微分環節反映系統誤差的變化率

溫控系統由于存在負載、死區、過沖等干擾使系統具有不確定性及非線性等特點。傳統 PID 不具備參數在線調整能力,難以取得良好的控制效果,因此低價恒溫?fù)u床的溫控精度較低 通過設計變速積分和微分先行的改進 PID 控制算法,以提高系統的靜態和動態特性


MCU 電路

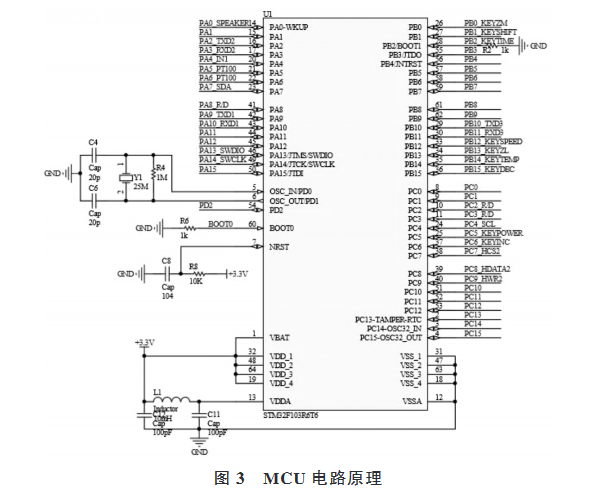

MCU電路原理如圖 3 所示 。加熱溫控系統的MCU STM32F103R6T6 芯片 該芯片具有外設資源豐富 、處理數據速度快 功耗低等特點。 參考時鐘源引腳外接25MHZ 的晶振晶振外殼與地相連,不僅能穩定時鐘頻率,還能防止一些外部干擾 。 電源電壓與地引腳之間連接去耦電容 可以過濾掉一些高頻元器件產生的射頻能量 ,定程度上提升了電源供電質量
